三维地形模型与结构BIM模型融合

三维地形模型的z大应用价值点还在于与设计结构BIM模型融合的一系列应用，在三维地形模型的基础上，项目进行了推荐方案的桥梁结构BIM建模，并与地形三维模型完全融合，即利用设计BIM技术确定项目的道路、桥梁、管廊、景观绿化和用地范围项目的设计集成模型和模型范围，扣除设计集成模型范围内的原始实景模型，将设计集成模型与扣除后的实景模型z终进行集成，可直观、真实反映项目的合理性及项目建成后情况。

三维地形模型与结构BIM模型融合后的成果，与传统的通过在航拍图片上加载设计结构模型的成果相比，三维结构融合成果是按照设计图纸的坐标，将地形与设计结构进行精确定位后进行融合的，所有地物与设计结构模型均是同比例立体展示的，精z地呈现了项目建成后的结构物真实空间位置，所见即所得。而传统的航拍图加载结构模型成果jj是粗略的平面位置，误差巨大，更没有立体空间位置信息，焦作无人机航测精确度，焦作无人机航测精确度，所见非所得，实用价值太低。

且三维地形模型与结构BIM模型融合成果，由于其位置精z、环境及设计结构物信息富丰，焦作无人机航测精确度、展示直观等优势，为后续建设阶段的一系列BIM技术的q方位应用奠定了基础。

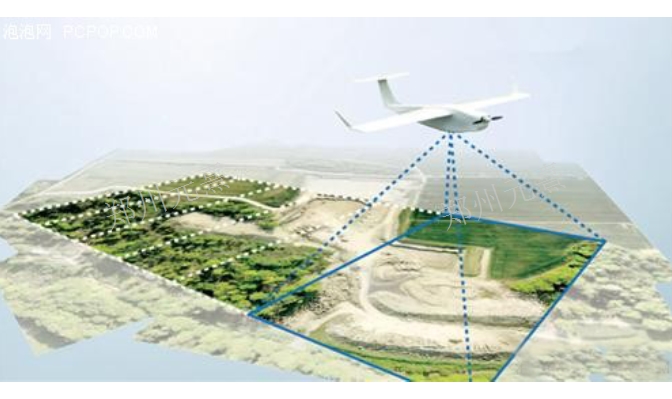

无人机倾斜摄影技术多角度q方位获取航空影像.焦作无人机航测精确度

倾斜摄影测量它是同一台无人机上搭载着五镜头相机从垂直、倾斜等多角度采集影像数据、获取完整准确的纹理数据和定位信息。丰富多彩的影像信息给三维模型带来更加真实的视觉效果。倾斜摄影测量能够弥补传统三维建模技术的缺陷，提供了高效率，低成本等优点。倾斜摄影的五相机方案中，一台获取垂直影像，另外四台从前后左右4个方向同时获取地物的侧视影像。相机倾斜角度在40°~60°之间，因此可以较为完整地获取地物侧面的轮廓和纹理信息。倾斜摄影系统可以搭载在有人飞机或者无人机上，可以快速获取地物三维模型且成像效果好，是大场景三维建模的重要选择之一。 成都无人机航测模型技术在测绘过程中运用无人机航测技术能够提高工作效率。

倾斜摄影建模工作流程

根据项目要求和测区范围地形特征，参照相关的技术规范标准，进行航线设计，完成测区范围内倾斜航空影像数据获取工作。野外航拍完成后进行内业处理，通过用于影像的快速生产和自动化处理软件，即应用地物的垂直和侧视影像及地面控制点，构建真实的空间三维场景。

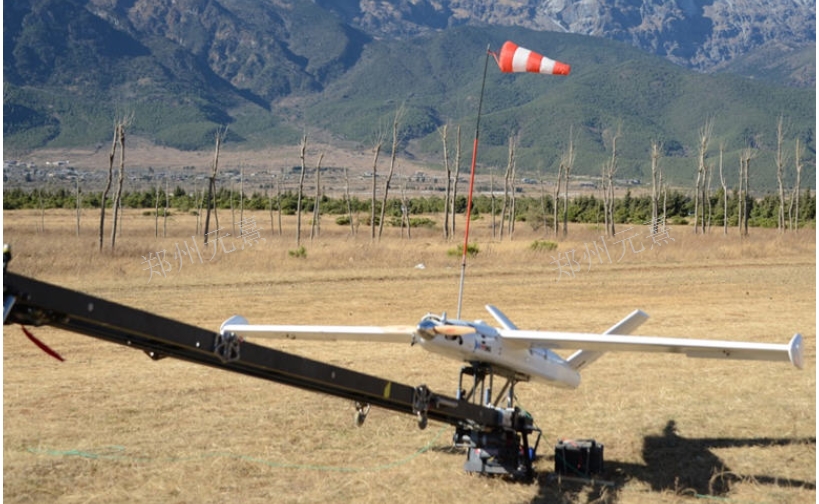

焦作无人机航测精确度倾斜摄影飞行对固定翼无人机的基本要求是低空飞行、低速巡航、转弯半径小、操作便利、就近起降等。

倾斜摄影三维模型的质量主要取决于两个因素：一是影像质量（影像地面分辨率和影像清晰度），二是照片数量（对同一区域的照片覆盖度）。

从实际建模效果来看，要想获得完整清晰、可供高精度量测的三维模型，建筑区倾斜影像的分辨率要达到2～3厘米、一般地区要达到5～6厘米，照片的平均覆盖度要达到30度重叠以上。（注：这里可能只是项目当中的一些感悟总结，具体精度视项目需求而定）

因此，多旋翼无人机是进行建筑区倾斜摄影的s选，一般地区的倾斜摄影则可选择小型电动垂直起降固定翼无人机。

特点一：反映地物周边真实情况相对于正射影像，倾斜影像能让用户从多个角度观察地物，更加真实的反映地物的实际情况，极大的弥补了基于正射影像应用的不足。

特点二：倾斜影像可实现单张影像量测通过配套软件的应用，可直接基于成果影像进行包括高度、长度、面积、角度、坡度等的量测，扩展了倾斜摄影技术在行业中的应用。

特点三：建筑物侧面纹理可采集针对各种三维数字城市应用，利用航空摄影大规模成图的特点，加上从倾斜影像批量提取及贴纹理的方式，能够有效的降低城市三维建模成本。

特点四：数据量小易于网络发布相较于三维GIS技术应用庞大的三维数据，应用倾斜摄影技术获取的影像的数据量要小得多，其影像的数据格式可采用成熟的技术快速进行网络发布，实现共享应用。

无人机倾斜摄影技术可以快速获取城市的地物信息.

【无人机倾斜摄影拍摄注意事项】

1、为保证顺利完成三维建模并提高模型精度，航向重叠和旁向重叠z少要在80%以上。

2、相机距被测物体的距离之差不能太大，如果想得到局部更加精细的三维模型，要采取逐步递进的方法采集影像。

3、被摄物体或部位要占照片的一半区域以上，每个部位至少在3张影像上出现。

4、如果地物表面有凸出或镂空等部位，需要对局部进行多角度采集。

5、如果地物太高，需要分层多地物进行采集，两层之间的重叠度也遵循原则1的规定。

非倾斜摄影测量设备若想能达到倾斜测量级别的成果质量和精度，必须提高影像的重叠度、降低地物的摄影距离、多冗余影像采集，严格按照以上原则操作才能达到预期效果。

郑州无人机正射哪家好？焦作无人机航测精确度

无人机航拍航测缺点：飞行速度慢。对于要求高空高速度的镜头无法实现。焦作无人机航测精确度

无人机航测要求与内容

无人机数据处理是一个很大的类别，但是考虑到空间问题 该主题细分为无人机航测软件。从狭义上讲无人机航测软件是基于航空测绘地图和建模的软件。功能而言主要包括航测个数据的采集处理和分析。是功能强大的无人机建模软件，具有全自动快速和专业等功能。数千张图像可以快速制作成二维地图和三维模型，使用户能够获得的空中监视和数据分析效果。航测和制图灾害应急响应，安全执法，农业和林业监测以及水利浮标的整个过程是完全自动化的。飞行控制器操作简单 无需专业知识就可以处理和查看结果，并将结果发送给终用户。凭借更高的精度它确实使无人机成为新一代的专业测量工具。它具有云数据和多摄像机功能。它可以使用自己独特的模型来同时处理图像，可以处理由多个不同相机拍摄的图像，将多个数据组合到一个项目中进行处理。该软件通过自动天线3计算原始图像的外部方向元素，并提供详细和定量的自动天线网络调整以及地面控制点的准确性。所使用的技术和区域网络调整技术还可以自动校准图像。生成准确性报告以快速准确地评估结果的质量。它还可以自动生成正射影像，并自动镶嵌甚至彩色将所有数据拼接成一个大图像，然后可以使用GIS和RS软件进行显示。 焦作无人机航测精确度
